زونبندی و کنترل آتش یعنی تقسیم ساختمان به بخش‌هایی که هرکدام با المان‌های دارای رده مقاومت مشخص از بقیه جدا شده‌اند، تا آتش و دود در همان بخش محصور بماند و فرصت تخلیه ایمن ساکنان و عملیات اطفاء فراهم شود. زونبندی یک محصول نیست؛ یک راهبرد طراحی است که با ترکیبی از سیستمهای ساختمانی و تجهیزات اجرا می‌شود.
دو نوع زون که با هم اشتباه گرفته می‌شوند
| نوع زون | هدف | مرزها | معیار موفقیت |
|---|---|---|---|
| زون حریق (Fire Compartment) | محصور کردن شعله و حرارت | دیوار، کف و سقف دارای رده R/E/I و درهای مقاوم | آتش در بازه زمانی طراحی از مرز عبور نکند |
| زون دود (Smoke Reservoir) | محصور کردن و هدایت دود به نقطه تخلیه | پرده دود، تیغه‌های سقفی، اختلاف تراز سقف | لایه دود بالای ارتفاع تنفسی باقی بماند و مسیر فرار پاک بماند |
مرزهای زون با چه سیستم‌هایی ساخته می‌شود؟
- پوشش و مقاوم‌سازی سازه — دیوار و کف با رده مقاومت مشخص و سازه حفاظت‌شده
- آتشبندی و دودبندی — بازگرداندن یکپارچگی مرز در محل عبور لوله، کابل و داکت
- پرده ضد آتش — جداسازی فضاهای باز بزرگ بدون نیاز به دیوار دائمی
- پرده دود — مخزن‌سازی و کانالیزه کردن دود در آتریوم و فضاهای باز
- پانل ضد حریق — پارتیشن و داکت مقاوم برای تأسیسات حیاتی
- فن‌های تخلیه دود، جت‌فن و سیستم فشار مثبت پلکان برای تخلیه و حفاظت مسیر فرار
نقاط بحرانی در زونبندی ساختمان
- لبه بازشوها (Void Edge) — پله برقی و راه پله بازشوهای دائمی میان طبقات ایجاد می‌کنند که باید در زمان حریق مسدود شوند
- لابی و درِ آسانسور — درِ آسانسور ممکن است رده حریق داشته باشد اما در برابر عبور دود آب‌بند نیست
- آتریوم — فضای باز چندطبقه که دود و آتش به‌سرعت از طبقات پایین به بالا منتقل می‌شود
- طبقات پرمساحت — پارکینگ‌های بزرگ که به زون‌های کوچک‌تر تقسیم می‌شوند
- مرزهای افقی و عمودی — محل عبور تأسیسات و فاصله اسلب تا نما
سناریوی حریق؛ نقطه شروع هر زونبندی
پیش از انتخاب هر سیستمی، باید روشن باشد که در هر نقطه از ساختمان، چه اتفاقی قرار است بیفتد: کدام زون اول تخلیه می‌شود، دود به کدام سمت هدایت می‌گردد، کدام مسیر فرار باید تا پایان عملیات پاک بماند و کدام تجهیزات با چه ترتیبی فعال می‌شوند. انتخاب پرده، فن و آتش‌بند، خروجی این سناریوست — نه جایگزین آن.
مراحل طراحی و اجرای زون بندی و کنترل آتش
- شناخت ساختمان و الزامات — نوع تصرف، ارتفاع، مساحت و جمعیت تخمینی هر طبقه
- تعریف مرزهای زون حریق — تقسیم پلان به زون‌های حریق و تعیین رده مقاومت هر مرز
- تعریف زون‌های دود و مسیر تخلیه — مشخص کردن اینکه دود در هر زون به کدام سمت هدایت و از کجا تخلیه می‌شود
- انتخاب سیستم اجرایی هر مرز — انتخاب سازه حفاظت‌شده، آتشبندی، پرده، پانل یا تجهیزات تخلیه برای هر مرز
- نوشتن ماتریس عملکرد (Cause & Effect) — ترتیب فعال شدن تجهیزات، فرمان‌گیری از اعلام حریق و BMS
- اجرا و تحویل — اجرا، تست عملکردی، مستندسازی و آموزش بهره‌بردار
زونبندی افقی و عمودی
| نوع جداسازی | چه چیزی را کنترل میکند | سیستمهای رایج |
|---|---|---|
| جداسازی افقی (درون یک طبقه) | گسترش آتش و دود در سطح طبقه | دیوار مقاوم، درِ مقاوم، پرده ضد آتش، آتشبندی درزها |
| جداسازی عمودی (میان طبقات) | انتقال آتش و دود به طبقات بالاتر | کف مقاوم، آتشبندی داکت، آتشبندی نما، پرده در لبه بازشو |
| جداسازی فضاهای ویژه | محافظت پلکان، چاه آسانسور، اتاق برق و موتورخانه | پانل مقاوم، سیستم فشار مثبت، درِ مقاوم، پرده لابی آسانسور |
| مخزن‌سازی دود | نگه داشتن لایه دود بالای ارتفاع تنفسی | پرده دود، تیغه سقفی، اختلاف تراز سقف، تخلیه دود |
کاربرد به تفکیک نوع پروژه
منطق زونبندی در هر نوع پروژه متفاوت است:
| نوع پروژه | نیاز شاخص | نکته اجرایی |
|---|---|---|
| برج مسکونی | جداسازی هر واحد و محافظت پلکان و آسانسور | هر واحد معمولاً یک زون؛ تمرکز روی درها و داکت‌ها |
| بیمارستان | امکان تخلیه افقی بهجای عمودی | زونبندی افقی قوی تا بیماران به زون امن مجاور منتقل شوند |
| مرکز تجاری و آتریوم | فضای باز چندطبقه بدون امکان دیوار | پرده دود و آتش به‌عنوان مرز متحرک زون |
| پارکینگ طبقاتی | متراژ بزرگ بدون جداکننده | تقسیم به مخازن دود و ترکیب با جت‌فن و تخلیه |
| فرودگاه و ترمینال | فضاهای بسیار بزرگ و جمعیت زیاد | زونبندی دود بر اساس مدل‌سازی و سناریوی تخلیه |
| مرکز داده | جداسازی سالن‌ها و تأسیسات برق | پانل مقاوم و آتشبندی کامل معابر کابل |
خطاهای رایج در زونبندی
طراحی زون روی کاغذ بدون بررسی اجراپذیری
مرزی که روی پلان کشیده می‌شود باید در واقعیت قابل ساخت باشد. اگر از محل عبور ده‌ها کابل و لوله بگذرد و بودجه آتشبندی دیده نشده باشد، آن مرز هیچ‌وقت کامل نمی‌شود.
تکیه بر یک سیستم به‌تنهایی
پرده بدون تخلیه دود، فقط زمان پر شدن مخزن را عقب می‌اندازد. تخلیه بدون مخزن‌سازی، هوای تمیز را بهجای دود بیرون می‌کشد.
نبود ماتریس عملکرد
تجهیزاتی که ترتیب فعال‌سازی مشخصی ندارند، ممکن است در زمان حادثه اثر یکدیگر را خنثی کنند — مثلاً فن تخلیه‌ای که دود را به سمت مسیر فرار می‌کشد.
نادیده گرفتن مرز عمودی نما
زونبندی داخلی بی‌نقص، با فاصله بازِ اسلب تا نما بی‌اثر می‌شود؛ آتش از بیرون نما بالا می‌رود.
تغییرات بهرهبرداری بدون بازبینی زونبندی
برداشتن یک دیوار یا تغییر کاربری یک فضا، می‌تواند کل منطق زونبندی را به هم بزند. هر تغییر باید با نقشه زونبندی کنترل شود.
مدارکی که در پایان کار تحویل می‌گیرید
مستندات، بخشی از تحویل کار است؛ نه خدمات جانبی. در زمان بازرسی ناظر یا سازمان آتش‌نشانی، همین مدارک مبنای پذیرش کار هستند.
- نقشه زونبندی حریق و دود با رده مقاومت هر مرز
- ماتریس عملکرد (Cause & Effect) تجهیزات
- مستندات آتشبندی مرزها با جدول موقعیت
- گزارش تست عملکردی پرده‌ها، دمپرها و فن‌ها
- دفترچه راهنمای بهرهبرداری و نگهداری برای کارفرما
پیش از استعلام، این موارد را آماده کنید
هرچه این اطلاعات کامل‌تر باشد، برآورد دقیق‌تر و سریع‌تر ارائه می‌شود و نیاز به بازدید و رفت‌وبرگشت کمتر می‌گردد.
- پلان معماری تمام طبقات
- نوع تصرف، ارتفاع و مساحت هر طبقه
- نقشه مسیرهای فرار و خروج‌های اضطراری
- وجود یا نبود سیستم اطفاء خودکار و اعلام حریق
- نقشه تأسیسات مکانیکی و برقی
- الزامات اعلام‌شده از سوی سازمان آتش‌نشانی محل پروژه
واژه‌نامه کوتاه
| اصطلاح | معنی |
|---|---|
| زون حریق | بخشی از ساختمان که با المان‌های دارای رده مقاومت محصور شده |
| مخزن دود | فضای محصور زیر سقف که دود در آن جمع و سپس تخلیه می‌شود |
| Cause & Effect | ماتریس فرمان؛ مشخص میکند هر رویداد چه تجهیزاتی را فعال میکند |
| ارتفاع تنفسی | ارتفاعی که باید عاری از دود بماند تا تخلیه ممکن باشد |
| فشار مثبت | دمیدن هوای تمیز به پلکان برای جلوگیری از ورود دود |
| Void Edge | لبه بازشو میان طبقات، مانند دور پله برقی و آتریوم |
نمونه پروژه‌های اجراشده
پروژه‌هایی با طراحی و اجرای زونبندی حریق و دود:

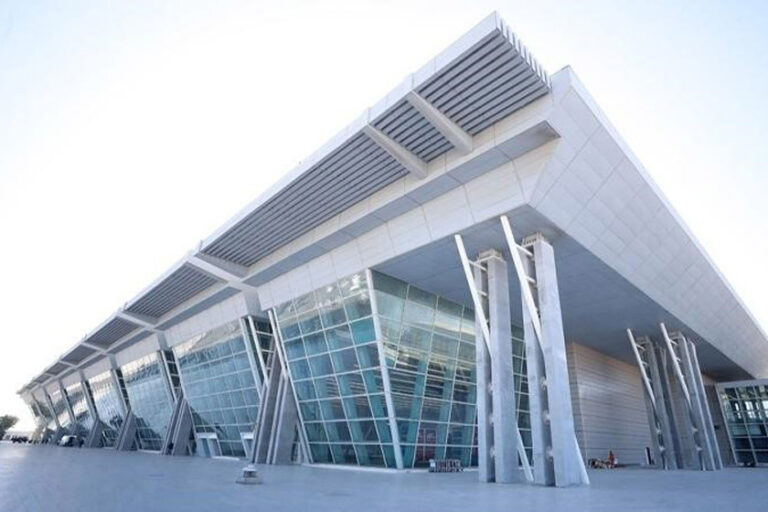

- فرودگاه بین‌المللی جزیره کیش
- مرکز همایش‌های بین‌المللی تهران
- مجتمع اداری فرهنگی چارسو
- پایانه و پارک سوار شرق تهران
- هتل ایران مال
- برج اداری دات وان
- موزه و خزائن بانک مرکزی
چرا پوشش گستر قشم؟
شرکت پوشش گستر قشم با بیش از سه دهه سابقه اجرایی، طراح و مجری سیستمهای محافظت غیرعامل در برابر آتش (Passive Fire Protection) است و تاکنون در بیش از ۳۰۰ پروژه شاخص کشور خدمات ارائه داده است. چون هر شش خانواده سیستم — پوشش، آتش‌بند، پرده، پانل، عایق و تجهیزات تخلیه دود — در سبد ما موجود است، زونبندی را به‌صورت یکپارچه و بدون تقسیم مسئولیت میان چند پیمانکار اجرا می‌کنیم.
- نماینده رسمی AkzoNobel / International Paint در ایران (خانواده محصولات Interchar و Chartek)
- دارنده تأییدیه مرکز تحقیقات راه، مسکن و شهرسازی و سازمان آتش‌نشانی برای محصولات کلیدی
- تیم مهندسی، فنی و اجرایی داخلی؛ از محاسبه و طراحی تا اجرا و تحویل مدارک
- ارائه مستندات فنی، تست‌ریپورت و گواهینامه برای هر پروژه
سوالات پرتکرار
زونبندی حریق را چه کسی طراحی میکند؟
طراح معمار و مهندس حریق پروژه، بر اساس مبحث سوم مقررات ملی ساختمان و با تأیید سازمان آتش‌نشانی. ما راهکار اجرایی و انتخاب سیستم را ارائه می‌دهیم.
آیا میتوان بهجای دیوار از پرده استفاده کرد؟
در بسیاری از موقعیتها بله؛ بهویژه در آتریوم، لابی آسانسور، پله برقی و فضاهایی که دیوار دائمی طرح معماری را مختل میکند. پذیرش این جایگزینی باید در طراحی حریق پروژه تأیید شود.
زونبندی در ساختمان موجود قابل اجراست؟
بله. پردههای اتوماتیک و سیستمهای آتشبندی بهطور خاص برای اجرا در ساختمانهای در حال بهرهبرداری مناسباند، چون نیاز به تغییرات سازهای ندارند.
تفاوت زونبندی با سیستم اعلام حریق چیست؟
اعلام حریق، حادثه را تشخیص میدهد و فرمان میدهد؛ زونبندی، ساختاری است که آن فرمان را به عملکرد فیزیکی تبدیل میکند. این دو باید با هم طراحی شوند.
