مقاومت سازه در برابر آتش | رده‌بندی، محاسبه و راهکار اجرا
مقاومت سازه در برابر آتش مدت‌زمانی است که یک المان یا مجموعه سازهای می‌تواند در شرایط آتش استاندارد، عملکرد تعیین‌شده خود را حفظ کند. این مدت با حرف R و بر حسب دقیقه بیان میشود — از R30 تا R240 — و در مقررات ملی ساختمان بر اساس نوع تصرف، ارتفاع و مساحت ساختمان الزامی می‌گردد. تأمین این رده، موضوع اصلی حفاظت غیرعامل است.
سه معیار استاندارد: R، E و I
| نماد | معیار | معنی عملی |
|---|---|---|
| R | ظرفیت باربری (Résistance) | المان زیر بار طراحی فرو نمی‌ریزد |
| E | یکپارچگی (Étanchéité) | از عبور شعله و گازهای داغ جلوگیری میکند |
| I | عایق‌بندی حرارتی (Isolation) | دمای وجه غیرمجاور از حد مجاز بالاتر نمی‌رود |
رفتار فولاد و بتن در حرارت
- فولاد — در حدود ۵۰۰ تا ۶۰۰ درجه سانتی‌گراد بخش عمده مقاومت تسلیم خود را از دست می‌دهد. دمای بحرانی پیش‌فرض متداول حدود ۵۵۰ درجه است، مگر آنکه تحلیل سازه عدد دیگری را توجیه کند.
- بتن — ظرفیت حرارتی بالاتری دارد، اما در حرارت شدید دچار پوسته‌شدن انفجاری (Spalling) میشود و با کاهش پوشش بتن، میلگرد مستقیماً در معرض حرارت قرار می‌گیرد.
- آلومینیوم — ضریب هدایت حرارتی بالا و دمای بحرانی پایین‌تر؛ در نماهای کرتین‌وال نقطه ضعف جدی محسوب میشود.
چه چیزی رده مقاومت مورد نیاز را تعیین میکند؟
- نوع تصرف ساختمان (مسکونی، اداری، درمانی، تجاری، صنعتی)
- ارتفاع و تعداد طبقات، به‌ویژه عبور از آستانه ساختمان بلندمرتبه
- مساحت و ابعاد زون حریق
- وجود یا نبود سیستم اطفاء خودکار
- نقش المان در پایداری کلی سازه
راهکارهای تأمین مقاومت سازه
| راهکار | مناسب برای | مزیت اصلی |
|---|---|---|
| پوشش منبسطشونده | سازه فلزی نمایان | حفظ ظاهر معماری با ضخامت کم |
| پوشش معدنی پاششی | سازه پوشیده و متراژ بالا | هزینه کمتر و سرعت اجرای بالا |
| پانل مقاوم | داکت، اتاق امن، تأسیسات حیاتی | محافظت هم‌زمان در برابر حریق و انفجار |
| افزایش ابعاد مقطع یا پوشش بتن | طراحی مرحله اولیه | بدون نیاز به سیستم افزوده، اما افزایش وزن و هزینه سازه |
رده‌های رایج و معنای عملی آن‌ها
| رده | مدت | معمولاً کجا خواسته میشود |
|---|---|---|
| R30 | ۳۰ دقیقه | ساختمانهای کم‌ارتفاع و تصرف‌های کم‌خطر |
| R60 | ۶۰ دقیقه | ساختمانهای میان‌مرتبه، انبار و برخی کاربری‌های صنعتی |
| R90 | ۹۰ دقیقه | ساختمانهای مسکونی و اداری بلندمرتبه |
| R120 | ۱۲۰ دقیقه | برج‌ها، مراکز تجاری، بیمارستان و فضاهای پرتراکم |
| R180 و R240 | ۱۸۰ و ۲۴۰ دقیقه | تأسیسات صنعتی، سازه‌های حیاتی و موارد با ریسک هیدروکربنی |
مسیر استخراج رده مورد نیاز
- تعیین گروه تصرف ساختمان مطابق مبحث سوم مقررات ملی ساختمان
- تعیین ارتفاع و تعداد طبقات و بررسی عبور از آستانه بلندمرتبه
- تعیین مساحت و مرزهای هر زون حریق
- بررسی وجود سیستم اطفاء خودکار و اثر آن بر الزامات
- استخراج رده الزامی برای هر گروه از المان‌های سازهای
- تأیید نهایی با سازمان آتش‌نشانی محل پروژه
- تبدیل رده به راهکار اجرایی: انتخاب سیستم و محاسبه ضخامت
شش گام اول با طراح و مرجع صدور پروانه است؛ گام هفتم کاری است که ما انجام می‌دهیم و خروجی آن، جدول ضخامت به تفکیک المان است. جزئیات این محاسبه در صفحه پوشش ضد حریق اسکلت فلزی آمده است.
کاربرد به تفکیک نوع پروژه
الزام مقاومت سازه در هر نوع پروژه چهره متفاوتی دارد:
| نوع پروژه | نیاز شاخص | نکته اجرایی |
|---|---|---|
| برج مسکونی و اداری | R90 تا R120 برای اسکلت باربر | اغلب با پوشش معدنی در فضای پوشیده تأمین میشود |
| بیمارستان | رده بالا به‌دلیل زمان تخلیه طولانی بیماران | اجرای فازبندی‌شده هم‌زمان با بهره‌برداری بخش‌ها |
| مرکز تجاری و آتریوم | سازه نمایان با رده بالا | پوشش منبسطشونده به‌همراه زون‌بندی و پرده |
| سازه صنعتی و پالایشگاه | منحنی هیدروکربنی و گاهی موج انفجار | پوشش اپوکسی یا معدنی هیدروکربنی و پانل مقاوم |
| مقاومسازی ساختمان موجود | رسیدن به رده جدید بدون افزودن بار زیاد | پوشش منبسطشونده یا پانل؛ کمترین بار افزوده |
| پارکینگ زیر ساختمان مسکونی | محافظت سازه مشترک با طبقات بالا | تعیین سناریوی حریق پیش از انتخاب سیستم |
خطاهای رایج در تأمین مقاومت سازه
خلط کردن رده مقاومت با مقاومت مصالح
بتن و فولاد خودشان نمی‌سوزند، اما این به معنی داشتن رده مقاومت نیست. رده، مربوط به عملکرد المان زیر بار در شرایط آتش است، نه اشتعال‌پذیری ماده.
حفاظت ستون‌ها و فراموش کردن بقیه
بادبند، اتصالات، تیرهای فرعی و عرشه هم در پایداری نقش دارند. حفاظت ناقص یعنی زنجیره‌ای که حلقه ضعیف دارد.
نادیده گرفتن مرزهای زون حریق
سازه R120 با مرز زون سوراخ و آتش‌بندی‌نشده، در عمل رده زون را تأمین نمی‌کند. این دو باید با هم دیده شوند.
تصمیم‌گیری درباره حفاظت پس از اتمام طراحی سازه
اگر پوشش معدنی ضخیم انتخاب شود، وزن افزوده باید در طراحی لحاظ شده باشد. تصمیم دیرهنگام یعنی یا تغییر طراحی یا تغییر محصول.
اتکا به سیستم اطفاء به‌جای مقاومسازی
اطفاء فعال است و به آب، برق و فرمان نیاز دارد؛ مقاومسازی غیرفعال است و در هر شرایطی کار میکند. این دو مکمل‌اند، نه جایگزین.
مدارکی که در پایان کار تحویل می‌گیرید
مستندات، بخشی از تحویل کار است؛ نه خدمات جانبی. در زمان بازرسی ناظر یا سازمان آتش‌نشانی، همین مدارک مبنای پذیرش کار هستند.
- جدول رده مقاومت الزامی به تفکیک گروه المان
- جدول محاسبه ضخامت بر اساس ضریب مقطع
- دیتاشیت، تست‌ریپورت و گواهینامه سیستم اجراشده
- فرم‌های ضخامت‌سنجی و گزارش بازرسی
- گزارش تصویری و فهرست نقاط ترمیم‌شده
پیش از استعلام، این موارد را آماده کنید
هرچه این اطلاعات کامل‌تر باشد، برآورد دقیق‌تر و سریع‌تر ارائه میشود و نیاز به بازدید و رفت‌وبرگشت کمتر می‌گردد.
- گروه تصرف، ارتفاع و تعداد طبقات ساختمان
- رده مقاومت الزامی (در صورت استخراج‌شدن) یا مدارک پروانه
- نقشه‌های سازه و لیست مقاطع
- نوع سازه: فولادی، بتنی یا مرکب
- وجود یا نبود سیستم اطفاء خودکار
- نقشه زون‌بندی حریق، در صورت وجود
واژه‌نامه کوتاه
| اصطلاح | معنی |
|---|---|
| R | ظرفیت باربری؛ مدت حفظ باربری المان در آتش استاندارد |
| E | یکپارچگی؛ جلوگیری از عبور شعله و گاز داغ |
| I | عایق‌بندی حرارتی؛ کنترل دمای وجه غیرمجاور |
| REI | ترکیب هر سه معیار؛ معمولاً برای کف و دیوار باربر |
| Spalling | پوسته‌شدن انفجاری بتن در حرارت شدید |
| دمای بحرانی | دمایی که فولاد در آن بخش عمده مقاومت طراحی را از دست می‌دهد |
| حفاظت غیرعامل | سیستم‌هایی که بدون فرمان، برق یا آب عمل میکنند |
مقاومت سازه بدون یکپارچگی زون حریق بی‌معناست

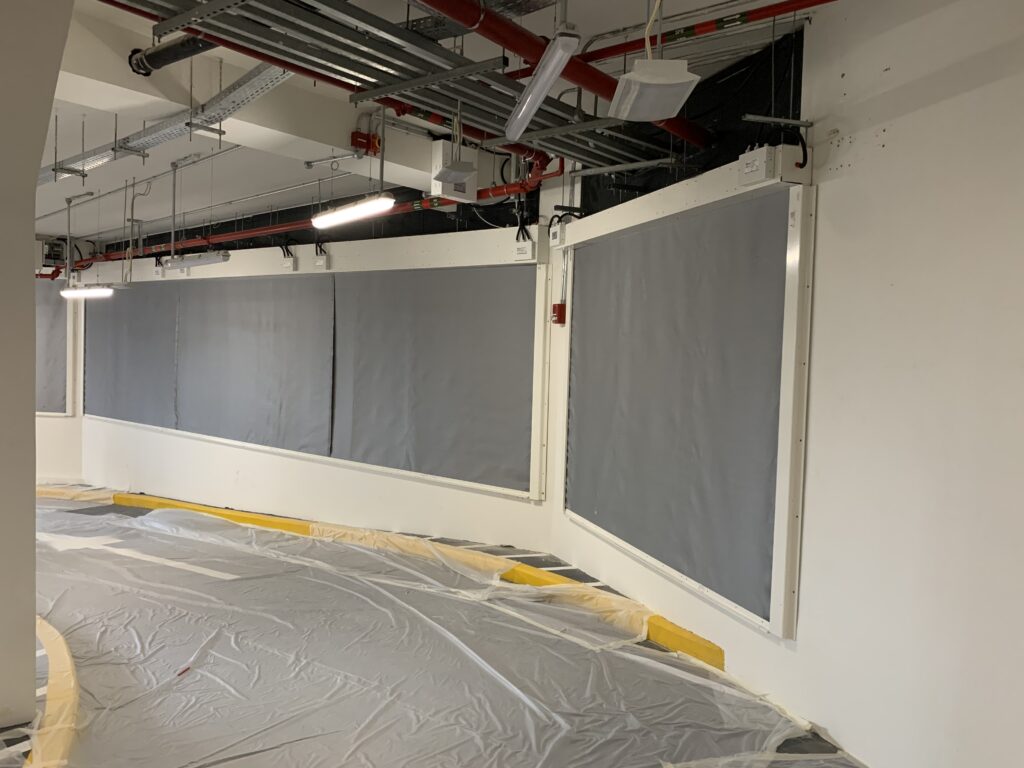

اگر ستون‌ها R120 باشند اما محل عبور لوله و کابل از دیوار زون حریق آتش‌بندی نشده باشد، آتش و دود پیش از رسیدن به حد مقاومت سازه، از همان مسیرها منتقل میشود. به همین دلیل مقاومسازی سازه باید هم‌زمان با آتش‌بندی و دودبندی و زون‌بندی و کنترل آتش دیده شود.
نمونه پروژه‌های اجراشده
نمونه پروژه‌هایی که راهکار مقاومسازی سازه در آن‌ها اجرا شده است:
- برج میلاد تهران
- فرودگاه بین‌المللی جزیره کیش
- مرکز همایش‌های بین‌المللی تهران
- موزه و خزائن بانک مرکزی
- برج اداری دات وان
- پایانه و پارک سوار شرق تهران
- ساختمان اداری اپیک الهیه
چرا پوشش گستر قشم؟
شرکت پوشش گستر قشم با بیش از سه دهه سابقه اجرایی، طراح و مجری سیستم‌های محافظت غیرعامل در برابر آتش (Passive Fire Protection) است و تاکنون در بیش از ۳۰۰ پروژه شاخص کشور خدمات ارائه داده است. از محاسبه رده و ضخامت تا اجرا و تحویل مدارک قابل ارائه به ناظر و سازمان آتش‌نشانی، کل زنجیره در یک مجموعه انجام میشود.
- نماینده رسمی AkzoNobel / International Paint در ایران (خانواده محصولات Interchar و Chartek)
- دارنده تأییدیه مرکز تحقیقات راه، مسکن و شهرسازی و سازمان آتش‌نشانی برای محصولات کلیدی
- تیم مهندسی، فنی و اجرایی داخلی؛ از محاسبه و طراحی تا اجرا و تحویل مدارک
- ارائه مستندات فنی، تست‌ریپورت و گواهینامه برای هر پروژه
سوالات پرتکرار
R90 یعنی ساختمان ۹۰ دقیقه نمیسوزد؟
خیر. R90 یعنی المان سازهای در شرایط آتش استاندارد، ۹۰ دقیقه ظرفیت باربری خود را حفظ میکند. این زمان برای تخلیه ساکنان و عملیات اطفاء در نظر گرفته شده است.
آیا سازه بتنی هم به پوشش نیاز دارد؟
بسته به ضخامت پوشش بتن روی میلگرد و رده مورد نیاز. در بسیاری از موارد بتن با ابعاد مناسب خودش رده را تأمین میکند؛ در موارد دیگر پوشش یا پانل لازم است.
چه کسی رده مقاومت پروژه را تعیین میکند؟
طراح سازه و معمار بر اساس مبحث سوم مقررات ملی ساختمان و با تأیید سازمان آتش‌نشانی محل پروژه.
اگر سازه قبلاً ساخته شده باشد چه؟
مقاومسازی در ساختمانهای موجود کاملاً امکانپذیر است و معمولاً با پوشش منبسطشونده یا پانل انجام میشود، چون بار اضافه کمی به سازه تحمیل میکنند.
