پانل ضد حریق | پانل مقاوم در برابر آتش و انفجار Durasteel
پانل ضد حریق سیستمی است که به‌جای پوشش دادن سطح سازه، یک سد فیزیکی نسوز میان منبع حریق و فضای محافظت‌شده ایجاد میکند. این راهکار جایی انتخاب میشود که علاوه بر حرارت، عوامل دیگری مانند موج انفجار، ضربه مکانیکی یا نیاز به سطح قابل شست‌وشو هم مطرح باشد.
پانل Durasteel
Durasteel یک سیستم محافظتی با هسته‌ای از جنس فایبرسمنت تقویت‌شده و پوششی از فولاد گالوانیزه است که به‌عنوان یکی از پیشرفته‌ترین کامپوزیت‌های صنعت ساختمان شناخته میشود. بنا بر کاربرد و محل چشمه انفجار می‌تواند بهصورت یک‌طرفه یا دوطرفه اجرا شود و سبب محافظت در برابر حریق و موج انفجار گردد.
| مشخصه | مقدار |
|---|---|
| مقاومت در برابر حریق | تا ۲۴۰ دقیقه مطابق BS 476 و EN 1364 |
| ابعاد ورق | ۱۲۰۰ × ۲۵۰۰ میلی‌متر |
| ضخامت ورق | ۹٫۵ میلی‌متر |
| وزن تقریبی | ۲۱ کیلوگرم بر مترمربع |
| ساختار | هسته فایبرسمنت تقویت‌شده با پوشش فولاد گالوانیزه دو طرف |
| رفتار در حریق | بدون انتشار دود و گازهای سمی |
- مقاوم در برابر رطوبت و خوردگی
- قابل اجرا در ساختمانهای موجود بدون نیاز به احداث فونداسیون
- سرعت بالای نصب و اشغال فضای کم
- قابلیت اجرا در ارتفاع زیاد برای حفاظت فضاهای صنعتی
کاربردهای اصلی
- اتاق امن — ایجاد فضای ایمن قابل بهره‌برداری در شرایط اضطراری
- تأسیسات حیاتی و دیتاسنتر — حفاظت از تأسیسات مکانیکی و تجهیزات شبکه در برابر حریق و موج انفجار
- فضاهای درمانی — کنترل موج انفجار در اتاق‌های نگهداری کپسول اکسیژن در فضاهای درمانی
- پست برق — پارتیشن ایمنی بین ترانسفورماتورها و شیرآلات آتش‌نشانی
- داکت و بازشو — دیواره مقاوم داکت‌های تأسیساتی و بازشوهای بزرگ
پانل FR Board برای آتش‌بندی
در کنار Durasteel، پانل مقاوم FR Board برای پر کردن فضای خالی بین المان‌های عبوری و پوشش بازشوهای موجود در دیوارهای زون حریق یا کف داکت‌های الکتریکال و تأسیساتی به کار می‌رود و دیوارهای یکپارچه برای محافظت زون حریق تشکیل می‌دهد. این پانل با روکش ضدحریق پوشانده شده، به رنگ سفید است، قابلیت برش دارد و نصب آن در بازشوهای با ابعاد بزرگ آسان است. جزئیات در صفحه آتش‌بندی و دودبندی.
پانل یا پوشش؛ کدام مناسب پروژه است؟
| شرایط | راهکار مناسب | دلیل |
|---|---|---|
| سازه فلزی با معماری نمایان | پوشش منبسط‌شونده | حفظ فرم سازه با ضخامت کم |
| متراژ بالای سازه پوشیده | پوشش معدنی پاششی | هزینه کمتر در هر مترمربع |
| نیاز به محافظت در برابر انفجار | پانل Durasteel | پوشش‌ها عملکرد ضدانفجار ندارند |
| بازشو و داکت | پانل FR Board | سد فیزیکی یکپارچه و قابل برش |
| ساختمان در حال بهره‌برداری | پانل | نصب خشک، بدون آلودگی و بدون توقف طولانی |
پانل‌های مقاوم در دو کاربرد پارتیشن و پوشش بازشو
اتاق امن؛ چرا پانل انتخاب میشود
اتاق امن فضایی است که باید در شرایط اضطراری قابل بهره‌برداری بماند — چه برای حضور افراد، چه برای تداوم عملکرد تجهیزات حیاتی. ساخت چنین فضایی با دیوار بنایی ممکن است، اما سه مشکل دارد: وزن زیاد که اغلب نیازمند تقویت سازه یا فونداسیون است، زمان اجرای طولانی، و ناتوانی در برابر موج انفجار. پانل ضد حریق هر سه را هم‌زمان حل میکند.
- نصب خشک و سریع، بدون نیاز به فونداسیون جدید
- وزن حدود ۲۱ کیلوگرم بر مترمربع در مقابل چند صد کیلوگرم دیوار بنایی
- محافظت هم‌زمان در برابر حریق و موج انفجار
- اشغال فضای کم و امکان اجرا در ارتفاع زیاد
- قابلیت اجرا در ساختمانهای موجود و در حال بهره‌برداری
- بدون انتشار دود و گازهای سمی در حریق
جزئیات اجرایی و زیرسازی
- تعیین رده مقاومت موردنیاز و جهت تهدید (حریق، انفجار یا هر دو)
- طراحی اسکلت زیرسازی فولادی متناسب با ابعاد دهانه و بار وارده
- تعیین یک‌طرفه یا دوطرفه بودن پوشش پانل
- نصب پانل‌ها با بست‌های مشخص‌شده در جزئیات تست‌شده
- درزبندی اتصالات پانل‌ها مطابق دیتیل سازنده
- اجرای جزئیات ویژه برای بازشوها: در، دریچه، عبور کابل و کانال
- تست و مستندسازی
کاربرد به تفکیک نوع پروژه
پانل مقاوم در انواع پروژه:
| نوع پروژه | نیاز شاخص | نکته اجرایی |
|---|---|---|
| مرکز داده | جداسازی سالن سرور و اتاق برق | بدون انتشار گاز سمی و خورنده در حریق |
| بیمارستان | اتاق نگهداری کپسول اکسیژن | کنترل موج انفجار در فضاهای درمانی |
| پست برق و اتاق ترانس | جداسازی ترانسفورماتورها | پارتیشن ایمنی میان ترانس‌ها و شیرآلات آتش‌نشانی |
| تأسیسات صنعتی | محافظت تجهیزات حیاتی در فضای باز | قابلیت اجرا در ارتفاع و مقاومت در برابر رطوبت و خوردگی |
| داکت و شفت تأسیساتی | دیواره مقاوم داکت در ساختمانهای بلند | نصب خشک در فضای محدود، بدون آلودگی کارگاهی |
| اتاق کنترل پالایشگاه | حریق هیدروکربنی و ریسک انفجار | اجرای دوطرفه متناسب با محل چشمه انفجار |
خطاهای رایج در اجرای پانل مقاوم
زیرسازی نامتناسب با بار انفجار
پانل تنها بخشی از سیستم است. اگر اسکلت زیرسازی برای بار موج انفجار طراحی نشده باشد، پانل سالم می‌ماند ولی کل پارتیشن جابه‌جا میشود.
رها کردن بازشوها بدون جزئیات
در، دریچه و محل عبور تأسیسات باید رده هم‌ارز داشته باشند. یک دریچه ساده می‌تواند کل اتاق امن را بی‌اثر کند.
استفاده از بست و پیچ غیراستاندارد
نوع، فاصله و تعداد بست‌ها بخشی از جزئیات تست‌شده است و با برآورد کارگاهی قابل جایگزینی نیست.
نادیده گرفتن درزبندی اتصالات
درز میان دو ورق پانل، مسیر عبور دود و حرارت است و باید مطابق دیتیل سازنده پوشش داده شود.
برش و سوراخ‌کاری بعدی بدون ترمیم
هر سوراخی که پس از نصب برای عبور کابل یا لوله ایجاد شود، باید با سیستم آتش‌بند مناسب بازسازی گردد.
مدارکی که در پایان کار تحویل می‌گیرید
مستندات، بخشی از تحویل کار است؛ نه خدمات جانبی. در زمان بازرسی ناظر یا سازمان آتش‌نشانی، همین مدارک مبنای پذیرش کار هستند.
- نقشه اجرایی پارتیشن با جزئیات زیرسازی و بست‌ها
- تست‌ریپورت و گواهینامه پانل مطابق BS 476 و EN 1364
- محاسبات زیرسازی در صورت وجود الزام ضدانفجار
- جزئیات اجراشده بازشوها و نقاط عبور تأسیسات
- گزارش تصویری مراحل نصب پیش از پوشاندن
پیش از استعلام، این موارد را آماده کنید
هرچه این اطلاعات کامل‌تر باشد، برآورد دقیق‌تر و سریع‌تر ارائه میشود و نیاز به بازدید و رفت‌وبرگشت کمتر می‌گردد.
- ابعاد و ارتفاع پارتیشن یا محفظه موردنظر
- رده مقاومت موردنیاز در برابر حریق
- وجود یا نبود الزام مقاومت در برابر موج انفجار و محل چشمه انفجار
- تعداد و ابعاد بازشوها: در، دریچه، عبور کابل و کانال
- نوع سازه موجود برای مهار زیرسازی
- شرایط محیطی: داخلی، فضای باز، مرطوب یا خورنده
واژه‌نامه کوتاه
| اصطلاح | معنی |
|---|---|
| Durasteel | کامپوزیت فایبرسمنت تقویت‌شده با روکش فولاد گالوانیزه دو طرف |
| Blast | موج انفجار؛ بار دینامیکی ناشی از انفجار |
| اتاق امن | فضای مقاوم قابل بهره‌برداری در شرایط اضطراری |
| FR Board | پانل مقاوم برای پر کردن بازشو و فضای خالی در مرز زون حریق |
| EN 1364 | استاندارد تست مقاومت در برابر آتش اجزای غیرباربر |
نمونه پروژه‌های اجراشده
نمونه پروژه‌های صنعتی و درمانی با نیاز به پانل مقاوم:

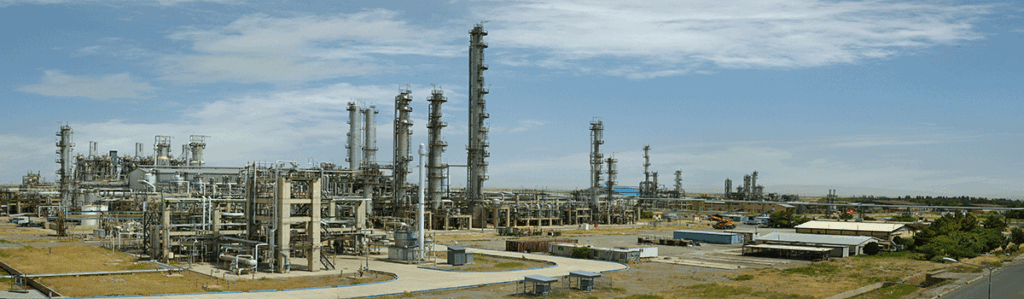

- پتروشیمی تبریز
- مرکز جامع سرطان
- بیمارستان برکت
- موزه و خزائن بانک مرکزی
- اسکله کاوه قشم
چرا پوشش گستر قشم؟
شرکت پوشش گستر قشم با بیش از سه دهه سابقه اجرایی، طراح و مجری سیستم‌های محافظت غیرعامل در برابر آتش (Passive Fire Protection) است و تاکنون در بیش از ۳۰۰ پروژه شاخص کشور خدمات ارائه داده است. پانل Durasteel را بر اساس محل چشمه انفجار و رده مقاومت مورد نیاز، بهصورت یک‌طرفه یا دوطرفه طراحی و اجرا می‌کنیم.
- نماینده رسمی AkzoNobel / International Paint در ایران (خانواده محصولات Interchar و Chartek)
- دارنده تأییدیه مرکز تحقیقات راه، مسکن و شهرسازی و سازمان آتش‌نشانی برای محصولات کلیدی
- تیم مهندسی، فنی و اجرایی داخلی؛ از محاسبه و طراحی تا اجرا و تحویل مدارک
- ارائه مستندات فنی، تست‌ریپورت و گواهینامه برای هر پروژه
سوالات پرتکرار
پانل Durasteel چقدر به سازه بار اضافه میکند؟
حدود ۲۱ کیلوگرم بر مترمربع برای ورق ۹٫۵ میلیمتری. همین وزن کم، امکان اجرا در ساختمانهای موجود بدون فونداسیون جدید را فراهم میکند.
آیا پانل در برابر انفجار هم مقاوم است؟
بله، یکی از کاربردهای اصلی آن محافظت در برابر موج انفجار است. جزئیات اجرا (یک‌طرفه یا دوطرفه) به محل چشمه انفجار بستگی دارد.
پانل در حریق گاز سمی تولید میکند؟
خیر. ساختار فایبرسمنت و فولاد گالوانیزه در حریق دود و گاز سمی منتشر نمی‌کند.
پانل روی دیوار موجود نصب میشود؟
بله، هم بهصورت پوشش روی دیوار موجود و هم بهصورت پارتیشن مستقل قابل اجراست.
